1、行業規定：

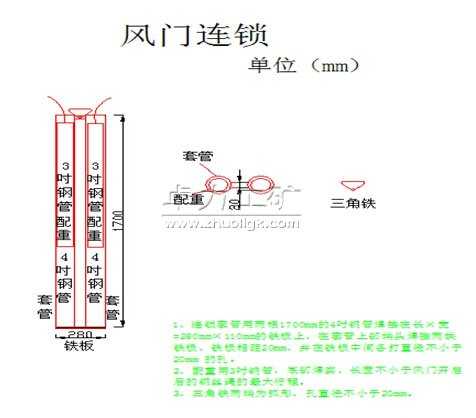

《煤礦安全規程》第一百零九條規定:“進、回風井之間和主要進、回風巷之間的每個聯絡巷中，必須砌筑永久性風墻;需要使用的聯絡巷，必須安設2道聯鎖的正向風門和2道反向風門。”
2、XX集團公司要求
各煤業子公司(煤礦)，公司要求：對風門的設置、安裝必須嚴格執行本標準。
3、設置原則：
3.1、風門使用無壓平衡風門。
3.2、電纜、水管通過風門墻垛時，每條電纜、水管必須單獨使用唯一的套管，每端露出墻體100mm，套管孔要封嚴，不得漏風。
3.3、水溝通過風門墻體時，要砌筑反水池。
3.4、風筒通過風門墻體時，應在墻上安裝與膠質風筒匹配的鐵質風筒。
3.5、風門要掛管理說明牌，牌板固定在進風端風門右側墻體中部，下沿距底板高度1.6m。
3.6、設置形式：①行車風門②行人風門③機電硐室風門
4、技術標準：
風門規格一覽表
| 風門墻垛與墻壁 | 掏槽處理 | 墻壁掏槽 | 深度 | 200mm | 寬度 | 300mm | |||||||
| 要見硬底、硬邦和硬頂,并用水泥砂漿封實。 | 墻垛 | 磚墻筑、水泥砂漿抹面 | |||||||||||
| 裙邊 | 寬度 | 100mm | 厚度 | 10mm | |||||||||
| 墻垛與煤壁抹邊 | 刷漆涂料 | 紅色 | 墻垛涂料 | 白色 | |||||||||
| 門扇與門框 | 鐵質材料制作之間，用膠條或毛氈包邊。 | 防銹處理 | 刷漆涂料 | 草綠色 | |||||||||

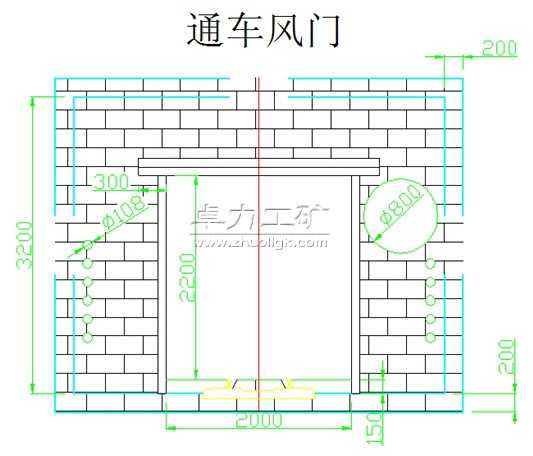

| 行車風門 | 高度 | 2200mm | 寬度 | 2m | 兩風門間距 | 15m | |||||||

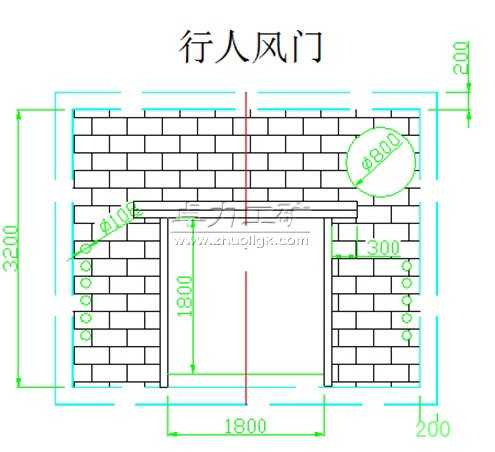

| 行人風門 | 高度 | 1800mm | 寬度 | 1800mm | 兩風門間距 | 5m | |||||||

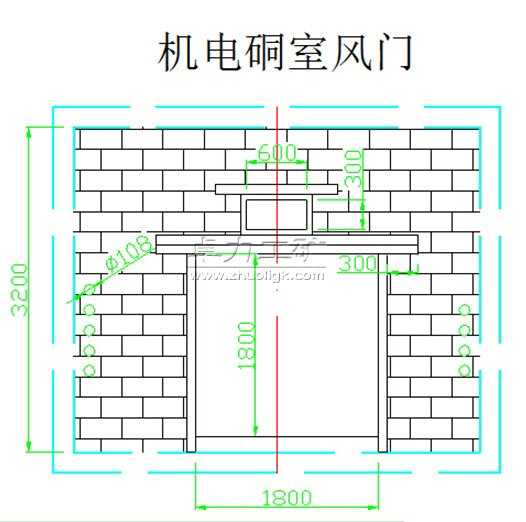

| 機電硐室風門 | 高度 | 1800mm | 寬度 | 1800mm | 兩風門間距 | 3000mm | |||||||

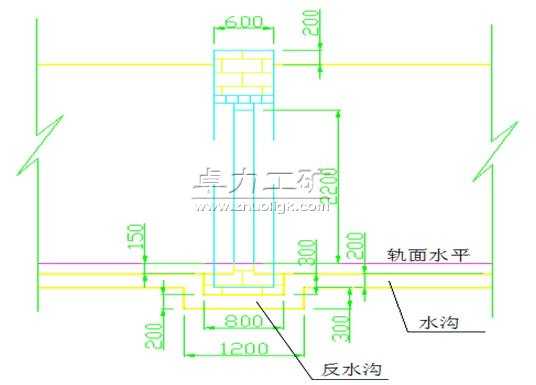

| 風門反水溝 | 凈寬 | 200mm | 凈高 | 150mm | 長度 | 1100mm | |||||||
| 墻底水溝頂距底板平面 | 200mm | 出水口內沿距墻面距離 | 100mm | ||||||||||
| 呈U型布置，水溝的平面中心線與風門平面中心線垂直。水溝用標磚砌筑并抹面。 | |||||||||||||
| 風筒過風門 | 風筒設在墻體上 | 距巷道底板 | 2000mm | 距巷壁 | 200mm | ||||||||
| 電纜與水管穿墻套管必須配套 | 間隙 | 50mm | 管壁距墻壁 | 100mm | |||||||||
| 穿墻管位置 | 同與原吊掛高度一致 | 穿墻管規格 | φ108mm扣管 | ||||||||||
| 水管與電纜間距 | 300mm | 電纜與電纜間距 | 100mm | ||||||||||
| 水管與水管間距 | 150mm | 水溝斷面為矩形 | |||||||||||
5、風門牌板標準 內邊框規格：使用集團公司標準牌板
6、風門圖
