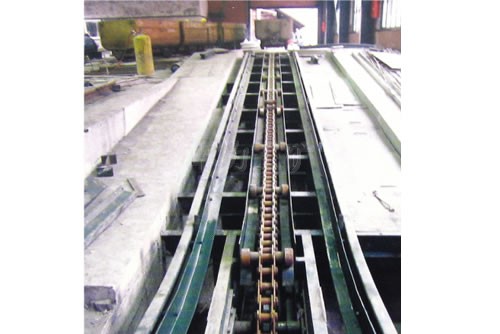

山東礦用爬車機專為600軌距的1t和1.5t標準礦車設計，主要用于向上爬升。根據不同的爬升高度，共有14種型號可供選擇。每種型號又根據傳動裝置的布置方式分為左側式和右側式。下面圖片的是爬升1.4m的右側式布置，若需轉換為左側式，則需選擇ZQ50-31.5lZ減速器，同時傳動機架應相應調整為左側式。

在各個型號中存在不同的零部件，這些零件的詳細尺寸和數量已在圖中列出。在制作過程中，請依據所需型號從表格中選用相應的尺寸和數量。

安裝時，鏈條應保持自然懸垂?fàn)顟B(tài)并進行拉緊，切除多余部分，且鏈條環數必須為偶數。此外，爬車爪在鏈條上的安裝應保持等距離，爪與爪之間的間距不得小于礦車長度的1.5倍。
